Opis rozwiązania
PrismaView to nowoczesne inteligentne okulary zaprojektowane z myślą o pełnej integracji technologii z codziennym życiem. Umożliwia odbieranie powiadomień, sterowanie multimediami, monitorowanie aktywności fizycznej oraz analizę warunków otoczenia — wszystko w sposób dyskretny i wygodny, bez potrzeby wyciągania telefonu z kieszeni.
Wyjątkową cechą PrismaView są przezroczyste, pryzmatowe wyświetlacze, które nakładają interfejs użytkownika bezpośrednio na obraz przed użytkownikiem. Dzięki temu możliwe jest śledzenie informacji w czasie rzeczywistym, takich jak prognoza pogody, poziom zanieczyszczeń powietrza, intensywność promieniowania UV czy dystans do przeszkód. Sterowanie odbywa się za pomocą intuicyjnych gestów dłoni oraz stuknięć w obudowę, co zapewnia naturalną i płynną obsługę urządzenia.
Okulary współpracują z urządzeniami Apple, wykorzystując standardy ANCS (Apple Notification Center Service), AMS (Apple Media Service) oraz CTS (Current Time Service), co umożliwia synchronizację powiadomień, muzyki i kalendarza. PrismaView oferuje również zestaw funkcji autonomicznych, takich jak aplikacje Pogoda, Aktywność, Muzyka, Pomiary i Powiadomienia, działających niezależnie od połączenia z Internetem.
Specyfikacja
Mikrokontrolery:
2× ESP32 (dwurdzeniowe, 240 MHz, Bluetooth + WiFi)
Zasilanie:
Ogniwo Li-Po 3,7 V / 750 mAh
Ładowanie przez USB-C (5 V)
Układ ładowania – BQ24075
Monitorowanie stanu ogniwa – BQ27441
Czujniki:
- BME280 – temperatura, wilgotność, ciśnienie
- ENS160 – jakość powietrza (CO₂, VOC)
- LTR390 – promieniowanie UV
- VL53L0X – pomiar odległości (ToF)
- APDS9960 – czujnik gestów i kolorów
- BMA400 – akcelerometr 3-osiowy
Audio:
Głośniki przewodzące dźwięk po kościach
Kodek MAX98357A (I²S)
Wyświetlacze:
2× kolorowe OLED 0.6″ (SSD1357) + pryzmatowe soczewki projekcyjne
Komunikacja:
Bluetooth Low Energy (ANCS, AMS, CTS)
WiFi 2.4 GHz
Pamięć:
Flash SPI (pamięć danych użytkownika i firmware)
Płytki PCB:
- Płyta główna – 6 warstw
- Płyta peryferyjna i sensoryczna – 2 warstwy
- Elementy SMD 0201 / 0402
- Połączenie płyt przez taśmy FFC
Obudowa:
Projekt w Autodesk Fusion 360, druk 3D
Przedni panel z plexi ciętej laserowo
Zintegrowane głośniki kostne i ogniwo w łączniku
Oprogramowanie:
Firmware w języku C++
System autorski z aplikacjami, m.in. Pogoda, Aktywność, Muzyka, Powiadomienia, Pomiary

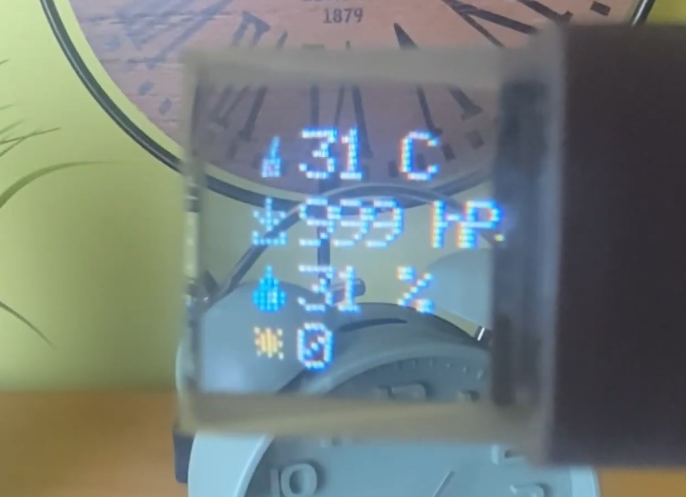

Zdjęcia urządzenia
Schemat
